一、“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。
操作步驟：
1、正確接線，接地線要安全可靠。
2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至最小位置（否則不能啟動）。
3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。
4、關機時，先將電壓調節至最小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。
二、性能特點:
1、 SDDL-2016A直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。
整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量僅有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量最輕、操作最為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。安全、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測最為理想的沖擊高壓設備。/2、適用范圍：
適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。也可作為電器設備的耐壓試驗裝置。
2、技術指標:
1.直流高壓輸出： 35 KV
2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調
3. 內接儲能電容: 2μF（內置容量可定制）
4. 沖擊時間: 3～7秒
5. 最大脈沖能量: 1225J
6．最大輸出電流：40mA
7. 電壓指示誤差: ±2%
8.電源電壓:220VAC 50Hz
9.環境溫度:-10～+50℃
10.重量/體積 : 20kg / 380×260×260 mm
三、儀器操作：

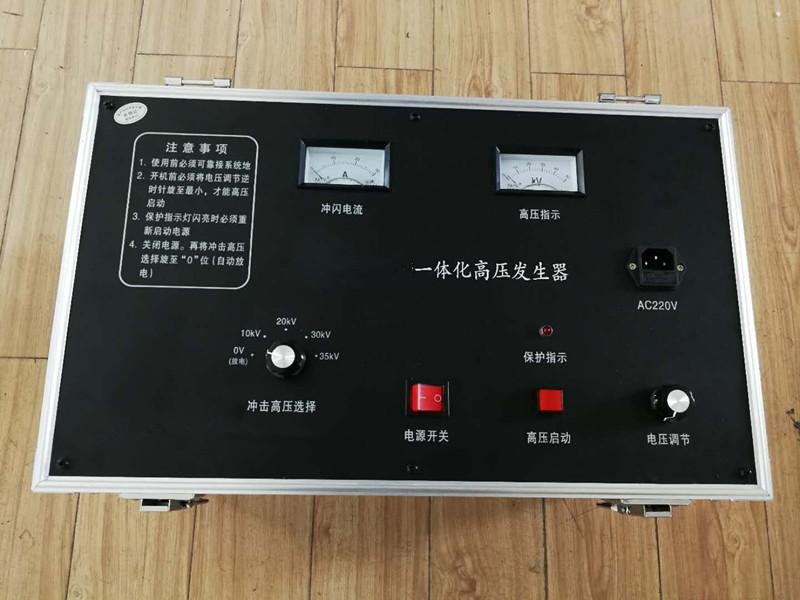

首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示：
需要特別說明的是：
“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。最大放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。
“電壓調節”——當高壓啟動后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。
“高壓啟動”——高壓啟動按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。
“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。
“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。
“保護指示”燈——放電電路過載指示。當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。
“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。
四、注意事項：
1、使用前，直流高壓一體化發生器必須可靠接系統地。
2、開機時必須將“電壓調節”旋鈕逆時針旋到最小。
3、“保護指示燈”亮?xí)r，必須將“電壓調節”旋鈕左旋至最小，斷開電源后重新啟動。
4、關機時，先將電壓調節至最小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。
五、產品的配套性：
1、SDDL-2013電纜故障測試儀（主機） 1臺
2、數顯同步定點儀/路徑信號產生器 1套
3、SDDL-2016輕便型高壓發生器（含：電容器1臺） 1套
4、SDDDL-2016A一體化高壓發生器（內置電容、放電球） 1臺
提示；第三項和第四項2選1。用戶如果有交直流試驗變壓器、控制箱，只需多加一個電容即可完成電纜故障測試。
